JK-600S高温电学探针热台
JK-600S高温电学探针热台

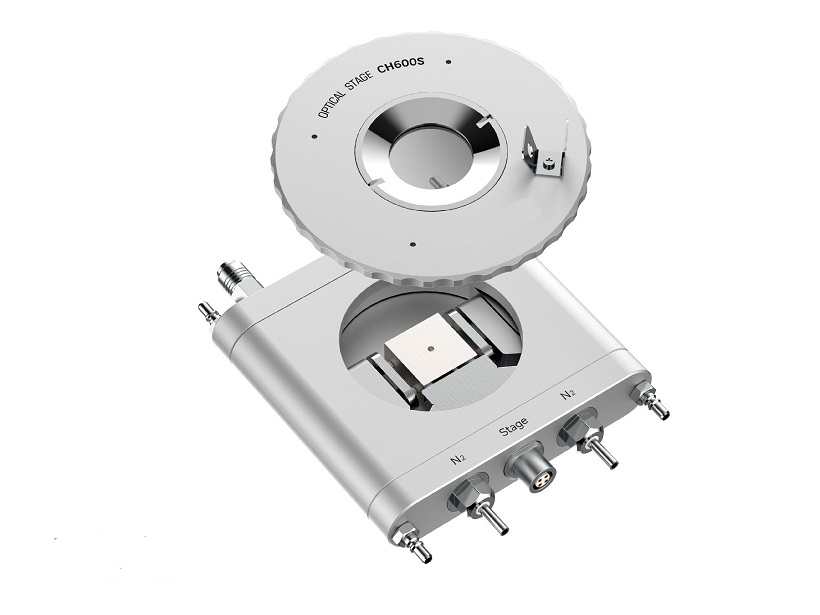

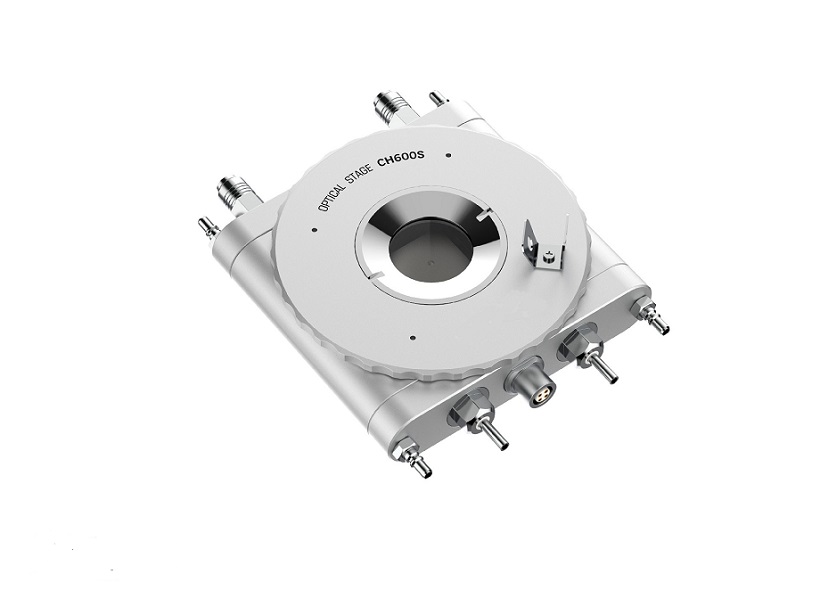

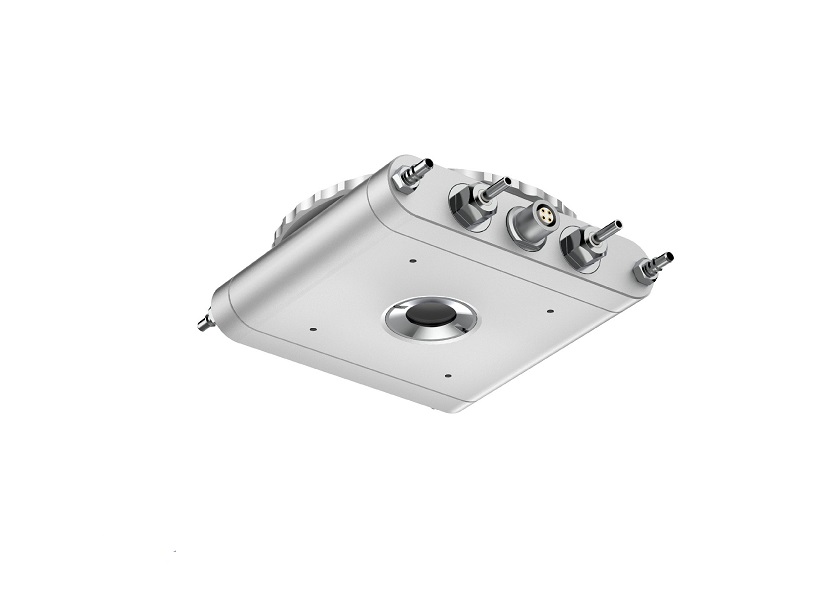

探针热台JK-600S是一款针对研究样品变温电学性能测试而设计的产品，可表征样品电学性能随温度变化的特征。产品采用电阻加热的方式，实现RT~600℃范围内控制，与其他电学仪表（如电桥、源表、万用表等）搭配集成，进行变温原位测试。产品需要与温度控制器配套使用，配套的上位机温控软件方便进行温度设置及采集，提供的Labview Vis/C# SDK方便客户进行定制化编程。
1、 可以搭配阻抗分析仪，高阻计，电化学工作站，数字源表进行功能材料电学的相关测试
2、 软件开发可以进行高温介电温谱测试、电阻，电阻率测试，热电，热释电，TSDC等测量功能。
产品特点：
温度范围：RT~600℃
温度稳定性：±0.1℃
升降温速度：0~30℃/min
气密腔室设计，可升级真空
详细参数一览表：
|
探针热台
|
JK-600S
|
|
温控模块
|
冷热方式
|
电阻加热
|
|
温控范围
|
RT～600℃ *
|
|
温度稳定性
|
±0.1℃ *
|
|
温度分辨率
|
0.1℃
|
|
升降温速率
|
0~30℃/min（可定点 / 程序段控温），大150℃/min
|
|
温控方式
|
PID
|
|
温度传感器
|
PT100
|
|
光学特性
|
光路
|
透射光路 *可选反射光路
|
|
视窗材质
|
石英玻璃（可手动拆卸换） *
|
|
视窗尺寸
|
Φ25mm *
|
|
物镜工作距离
|
7mm *
|
|
透光孔
|
默认透光孔 *可选无透光孔
|
|
电学特性
|
探针
|
2个磁吸式探针/4个磁吸式探针 手动定位 *
|
|
探针接口
|
BNC接口 *可选SMA接口
|
|
样品台面电位
|
默认电悬空 *可选电接地
|
|
结构特性
|
样品台尺寸
|
20×20mm *
|
|
样品台材质
|
不锈钢 *
|
|
外形尺寸
|
116×110×25mm *
|
|
样品腔高度
|
6mm *
|
|
腔室
|
气密 *可升级真空
|
|
外壳冷却
|
循环水
|
|
基本配置
|
探针热台x1、温度控制器x1、循环水系统x1、温控软件x1
|
|
选配
|
电脑主机/安装支架/真空系统/定制温控软件
|
|
备注
|
以上均为默认参数 * 为可定制项
|
可进行多种电学功能测试
1、 高温介电温谱测试
2、 绝缘电阻测试
3、 四探针电阻率测试
4、 热电测试仪，TSDC热刺激电流测试，热释电测试

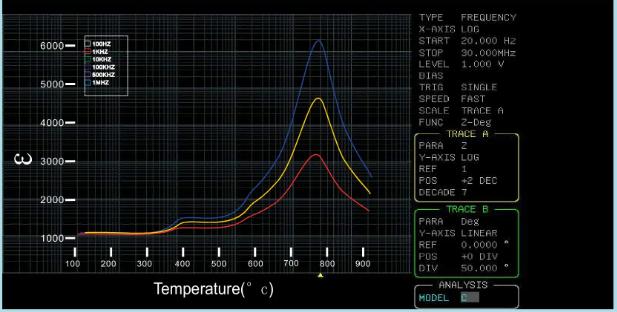

、介电温谱测试图
第二、高温介电测试
模式选择:根据等效电路可选择并联模式和串联模式;测量方式:软件可进行介电温谱与介电频谱;
测量参数: s介电常数、 (E'、t"介电常数实部与虚部)、C电容、(C'、C"电容实部与虚部、D损耗、R电阻、(R'、R""电阻实部与虚部).Z、(Z'、Z"阻抗实部与虚部)、Y导纳、Y.Y”(导纳实部与虚温度设置:可设置升温速度、降温速度、大温度、测量等待时间等;
测量频率:软件可设置测试的频率;
数据处理:测量数据生成Excel及pdf两种文件格式;图像处理:测量曲线可保存。

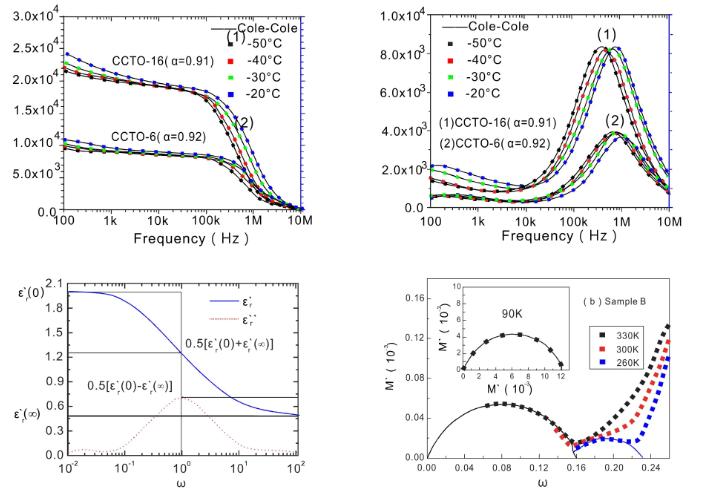

高温介电测试
第三、测量曲线（电阻、热释电、TSDC测量)
电阻测量模式:
1、电阻测量模式:
2、连续测量模式:升降温连续采集。2、保持测量:指达到温度后进行测量采集TSDC测量:
3、通过液氮进行低温试验。

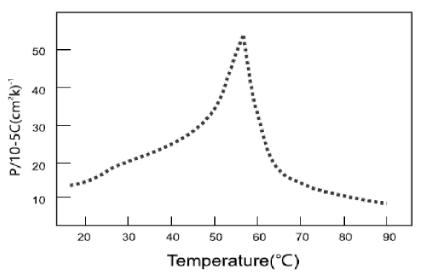

热释电参数测试

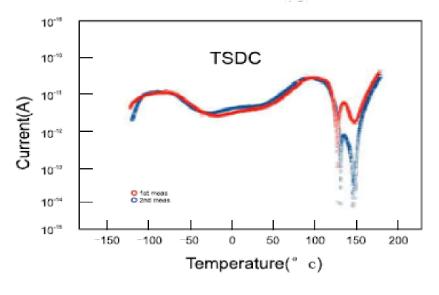

TSDC热刺激电流测试

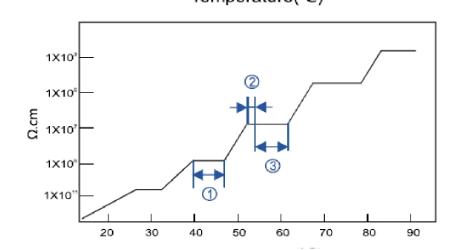

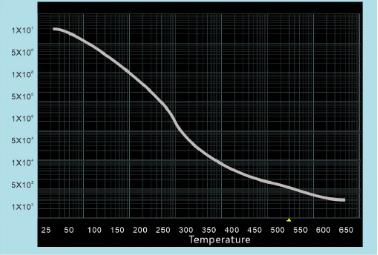

电阻测试
